一、產品簡介
DTSD/DSSD6607型電子式三相智能電能表是采用大規模集成電路，應用數字采樣處理技術及SMT工藝，根據工業用戶實際用電狀況所設計、製造的具有現代先進水平的儀表。
該表性能指標符合GB/T 17215.323-2008《交流電測量設備 特殊要求 第23部分：靜止式無功電能表（2級和3級）》、GB/T 17215.321-2008《交流電測量設備 特殊要求 第21部分：靜止式有功電能表（1級和2級）》、GB/T 17215.301-2007《多功能電能表 特殊要求》、DL/T 614-2007《多功能電能表》、Q/GDW 362-2009《1級三相費控智能電能表技術規範》和Q/GDW 363-2009《1級三相智能電能表技術規範》標準對多功能電能表的各項技術要求，其通信符合DL/T 645-2007《多功能表通信規約》的要求。
該表能計量各個方向的有功、無功電量及需量, 分相計量有功、無功電能，具有雙路RS485和調製式紅外通訊、按鍵及紅外停電喚醒抄表等功能，它性能穩定、準確度高、操作方便。
三相智能電能表是由測量單元和數據處理單元等組成，除計量有功（無功）電能量外，還具有分時、測量需量等兩種以上功能，並能顯示、儲存和輸出數據的電能表。

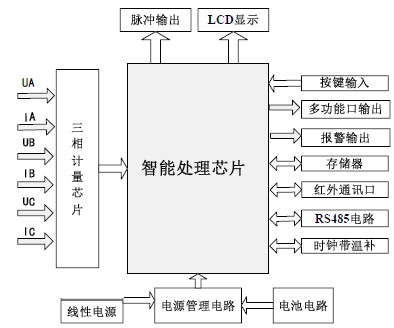

DTSD6607型電子式三相智能電能表工作原理如圖1所示：
圖1 三相智能電能表工作原理框圖
電能表工作時，電壓、電流經取樣電路分別取樣後，送至放大電路緩衝放大，再由計量芯片轉換為數字信號，高性能微控製器負責對數據進行分析處理。由於采用高精度計量芯片，計量芯片自行完成前端高速采樣，計量算法穩定，微控製器僅需要管理和控製計量芯片的工作狀態。圖中的微控製器還用於分時計費和處理各種輸入輸出數據，並根據預先設定的時段完成分時有、無功電能計量和最大需量計量功能，根據需要顯示各項數據、通過紅外或485接口進行通訊傳輸，並完成運行參數的監測，記錄存儲各種數據。
準確度等級 有功0.2S級、0.5S級、1級 無功2級
額定頻率 50Hz
起動電流 有功 0.001In(0.2S級、0.5S級)； 0.002In（直入式0.004In ）(1.0級)
無功 0.003In（直入式0.005In ）(2.0級)
潛動 具有防潛動邏輯設計
外型尺寸 265mm´170mm´75mm
重量 約2.5kg
電氣參數
正常工作電壓
0.8Un～1.2Un
極限工作電壓
0.7Un～1.3Un
電壓線路功耗
≤1.5W和5 VA （輔助電源≤10VA）
電流線路功耗
＜2 VA
時鍾電池電壓
3.6V
停電抄表電池電壓
3.0V
複費率工作參數
時鍾準確度(日誤差)
≤0.5s/d（溫度-30℃～＋65℃）
時鍾電池容量
≥1200mAh
停電後數據保存時間
≥10年
氣候條件
正常工作溫度
-20℃～+60℃
極限工作溫度
-30℃～+70℃
存貯和運輸溫度
-40℃～+70℃
存儲和工作濕度
≤85%RH
1) 電能表安裝在室內通風幹燥的地方，確保安裝使用安全、可靠，在有汙穢或可能損壞電能表的場所，電能表應用保護櫃保護。

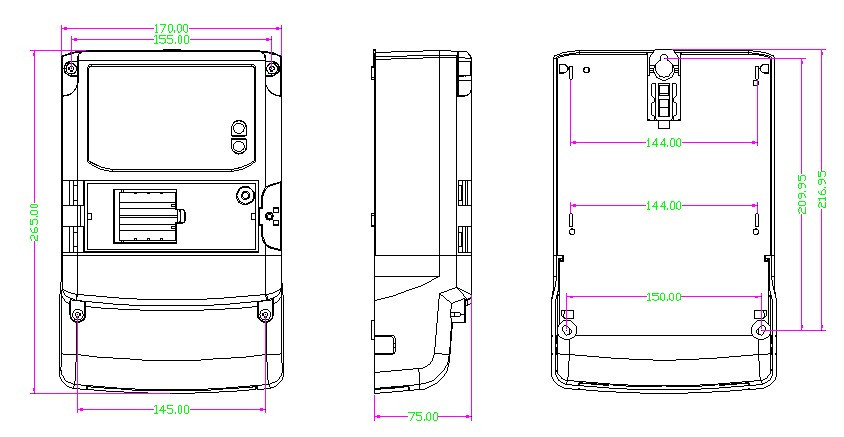

2）安裝尺寸
電能表上部有掛鉤螺釘孔，下部有2個安裝孔，用M4×15螺釘固定。按下圖所示的安裝尺寸，固定在堅固、耐火、不易震動的物體上。
三相智能電能表安裝圖
4）端子接線圖

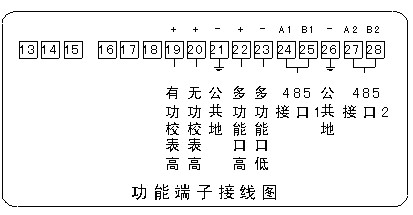

1、功能端子接線圖

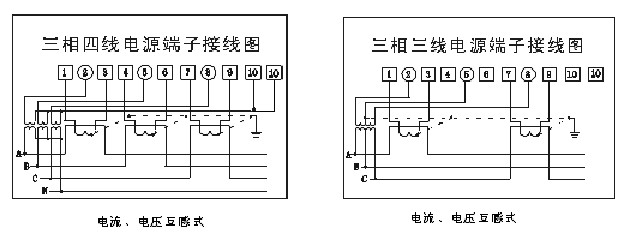

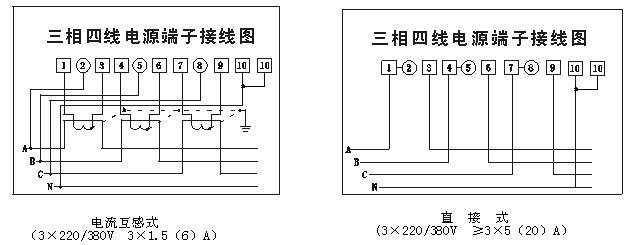

2、電源端子接線圖
1）電能計量記錄內容
名 稱
數據標識
具體內容
有功組合電能 *注1
0000xxxx
當前、上1結算日~上12結算日*注3總、各費率電能
正向有功電能
0001xxxx
當前、上1結算日~上12結算日總、各費率電能
反向有功電能
0002xxxx
當前、上1結算日~上12結算日總、各費率電能
組合無功1電能 *注2
0003xxxx
當前、上1結算日~上12結算日總、各費率電能
組合無功2電能 *注2
0004xxxx
第一象限無功電能
0005xxxx
第二象限無功電能
0006xxxx
第三象限無功電能
0007xxxx
當前、上1結算日~上12結算日總、各費率電能
第四象限無功電能
0008xxxx
分相正向有功電能
00xx00xx
當前、上1結算日~上12結算日總電能
分相反向有功電能
當前、上1結算日~上12結算日總電能
分相組合無功1電能
當前、上1結算日~上12結算日總電能
分相組合無功2電能
當前、上1結算日~上12結算日總電能
注1：正向有功電能的計量方法取決於 “有功組合方式特征字”的內容。
注2：正、反向無功電能的計量方法取決於 “無功組合方式1、2特征字”的內容。
注3：三個結算日隻能設置為合法時間或99日99分，設置為99日99分時表計不結算。
有功組合方式特征字
Bit7
Bit6
Bit5
Bit4
Bit3
Bit2
Bit1
Bit0
保留
保留
保留
反向有功
(0不減，1減)
(0不加，1加)
正向有功
無功組合方式1、2特征字
IV象限
(0不減，1減)
(0不加，1加)
III象限
III象限
II象限
(0不減，1減)
I象限
I象限
最大需量：在指定的時間區間內，需量周期中測得的平均功率最大值。
需量周期：測量平均（jun1）功率的連續相等的時間間隔。最大需量周期可5/10/15/30/60分鍾任選一種。
滑差時間：依次遞推來測量最大需量的小於需量周期的時間，滑差時間可以在1/2/3/5min選擇。
最大需量及發生時間記錄內容
具體內容
正向有功最大需量及其發生時間
0101xxxx
當前、上1結算日~上12結算日總、各費率最大需量及其發生時間
反向有功最大需量及其發生時間
0102xxxx
當前、上1結算日~上12結算日總、各費率最大需量及其發生時間
組合無功1最大需量及其發生時間
010300xx
當前、上1結算日~上12結算日總最大需量及其發生時間
組合無功2最大需量及其發生時間
010400xx
當前、上1結算日~上12結算日總最大需量及其發生時間
四象限無功最大需量及其發生時間
01xx00xx
注：最大需量記錄數據不帶符號，以瞬時功率方向為準。最大需量按每月第1結算日結算，第2、第3結算日不結算，相應數據填0xFF。
年時區數：電能表最多能運行的時區。如果年時區數小於已編程的年時區，則電能表隻運行前麵幾個時區（如年時區數為2，則運行前2個時區）。年時區數編為0，則電能表隻運行第一個時區（不管編程時編設了幾個時區）。年時區數最大不超過14。
日時段表數：電能表最多能運行的日時段表號。如果日時段表數設為4，則電表的第5到第8日時段表無效，即使某個時區的日時段表號被設為5，該時區會按第4日時段表的時段運行，而不會按第5日時段表的時段運行。如日時段表數編為0，則電表隻運行第1日時段表。日時段表數最大不超過8。
日時段數：電能表每天最多能運行的日時段。最大不超過14。如果日時段數設為4，則每個日時段表的第5～14時段的時間電表將視作無效，隻有前4個時段的時間有效。如設為0，則電表隻運行第一個日時段。
日時段表號：編程時用來表示電表運行在第幾日時段表，用1、2、3、4、5、6、7、8表示。如時區的日時段表號被設為0，則電表固定為第1日時段表。
費率數：電能表最多能切換的費率號數。其值最大不超過4。若設為3，則隻有費率1、費率2、費率3有效，依此類推。如為0，則電表不論在哪個日時段，隻運行費率1。
費率號：編程時用來表示電表運行在何種費率，用1、2、3、4、表示。通常分別對應尖費率、峰費率、平費率、穀費率。
公共假日數：電能表一年中能運行在公共假日狀態下的最大天數。如為0，表示公共假日選擇無效。其值最大不超過10。
公共假日：一般指國家規定的假日，如1月1日、5月1日、春節等，用戶可設置。
公共假日日期及日時段表號：設定一年中的公共假日日期及采用的日時段表號，不同的公共假日可采用不同的日時段表號。
周休日：一般指一周內規定的休息日。由周休日特征字來設定每周的工作日和休息日。
周休日采用的日時段表號：按需要設定休息日采用的日時段表號。
多時區編程說明：本電表最多可編設14個時區。
注：以上參數均可通過掌上電腦或PC機進行設置，詳見附錄B。
下麵舉例說明：
例：某個地區將一年分成兩個時區，第一時區從1月1日開始，采用第1日時段表，第二時區從9月1日開始，采用第2日時段表。第1日時段為：第1時段起始時間7：00費率2，第2時段起始時間21:00費率3；第2日時段為：第1時段起始時間8:00費率2，第2時段起始時間22:00費率3。假設5月1日和10月1日為公共假日。公共假日的時段為：第1時段起始時間9:00費率1，第2時段起始時間21:00費率2，第3時段起始時間5:00費率3。具體設置應如下：
設置數據
備 注
年時區數
04000201
02
設置2個年時區
日時段表數
04000202
08
目前有8個日時段分配表，如果用戶想把公共假日對應的日時段表號設為5的話，則該項必須設為5，讓第5日時段表有效。
日時段數
04000203
一天可切換時段為2
費率數
04000204
04
因目前用了平費率，該項數據必須≥3。
公共假日數
04000205
10
因目前有兩個假日，該項數據必須≥2，當不大於2時，電表將判斷第2公共假日以下的公共假日為0，則該公共假日無效。
第1時區起始日期及日時段表號
04010000
010101
代表第1時區的起始日期為1月1日，該時區啟動日時段表1。
第2時區起始日期及日時段表號
090102
代表第2時區的起始日期為9月1日，該時區啟動日時段表2。
第1日時段表第1時段起始時間及費率號
04010001
070002
代表第1日時段表第1時段的起始時間為7:00，該時段啟用峰費率。
第1日時段表第2時段起始時間及費率號
210003
代表第1日時段表第2時段的起始時間為21:00，該時段啟用平費率。
第1日時段表第3時段起始時間及費率號
第3時段及以下時段都得設為與第2時段一樣，這樣電表才認為第3時段及以下時段為無效。
第2日時段表第1時段起始時間及費率號
04010002
080002
代表第2日時段表第1時段的起始時間為8:00，該時段啟用峰費率。
第2日時段表第2時段起始時間及費率號
220003
代表第2日時段表第2時段的起始時間為22:00，該時段啟用平費率。
第2日時段表第3時段起始時間及費率號
第3時段及以下時段都得設為與第2時段一樣，這樣電表才認為第3時段及以下時段為無效。
第1公共假日日期及日時段表號
04030001
08050103
代表第一公共假日的日期為08年5月1日，啟動日時段表3。
第2公共假日日期及日時段表號
04030002
08100103
代表第一公共假日的日期為08年10月1日，啟動日時段表3。
第3日時段表第1時段起始時間及費率號
04010003
090001
代表第3日時段表第1時段的起始時間為9:00，該時段啟用尖費率。
第3日時段表第2時段起始時間及費率號
210002
代表第3日時段表第2時段的起始時間為21:00，該時段啟用峰費率。
第3日時段表第3時段起始時間及費率號
050003
代表第3日時段表第3時段的起始時間為5:00，該時段啟用平費率。
第3日時段表第4時段起始時間及費率號
第4時段及以下時段都得設為與第3時段一樣，這樣電表才認為第4時段及以下時段為無效。
周休日采用的日時段表號
04000801
00
目前未啟用周休日，若需啟用，必須先設置好周休日特征字，選擇第1～8日時段表中的一個，隻要星期一到星期日中的某一天被選為休息日，則將按該項數據設置的日時段表運行。
電表具有2套時區表和2套日時段表功能
電表具備2套時區表和2套日時段表，還有與之對應的2套時區表切換時間和2套日時段表切換時間。通過提前設置切換時間可以實現在用表統一時間轉換時段表或時區表，避免因切換時間不一致造成的客戶糾紛。例如當用戶時區不變需要調整費率時段時可以先抄讀電表運行狀態3，從 bit0了解電表當前使用的是第幾套日時段表，然後對未使用的日時段表進行編程，再設置好日時段表切換時間，這樣便完成了整個修改操作，電表時鍾到達切換時間即可自動將2套日時段表進行調換。
2套時區表和2套日時段表切換日期：當電表當前時間在該日期之後時，電表將自動切換使用另一套時段，切換後該切換日期自動恢複為00.00.00.00·00。當該切換日期設置為99.99.99.99·99時，將切換到第1套時區表和第1套日時段表。
第2套時區表和日時段表設置項：其設置方法同以上時段表設置內容。
注：在設置另一套時段時最好先設置好另一套時段表的內容，再查詢電表當前時間是否正確（若不正確請校時），最後再設置2套時區表和日時段表切換日期（保證該日期在當前日期之後，否則電表將會立即切換）。
